Пневматикалык конвейер системасы чаңды, токтоп калууларды жана материалдык жоготууларды кантип кыскарта алат?

Реферат

Порошокторду, гранулдарды жана гранулдарды жылдыруу сиз күнү бою чаң булуттары, тыгылып калган чуңкурлар, сегрегация, сынган продукт жана операторлор бала багуучу өткөрүү пункттары менен күрөшпөйүнчө жөнөкөй угулат. Жакшы иштелип чыкканПневматикалык транспорттук системабашкарылуучу аба агымынын жардамы менен жапырт материалды жабык түтүк өткөргүчтөр аркылуу жылдырып, өсүмдүктөрдүн таза, коопсуз жана ырааттуу болушуна жардам берип, кол менен иштетүүнү азайтат.

Бул колдонмо вакуум менен басымдан суюлтууга жана тыгыз фазага, фильтрацияга, аба бөгөттөөсүн тандоого жана куурдун маршрутуна чейин иш жүзүндө аткарууга жана эксплуатациялоо наркына байланыштуу чечимдерди сындырат. Ал ошондой эле практикалык текшерүү тизмесин, салыштыруу таблицасын жана көп берилүүчү суроолорду камтыйт, андыктан сиз "бизге иштеген нерсе керек" дегенден так, тобокелдиги аз спецификацияга өтүңүз. Мисалдар жана сунуштар жалпы өндүрүштүк шарттарды жана колдонгон инженердик ыкманы чагылдыратShandong Yinchi Environmental Protection Equipment Co., Ltd.

Мазмуну

• Контур
• Пневматикалык конвейер кандай көйгөйлөрдү чечет
• Пневматикалык конвейер системасы кантип иштейт
• Вакуумдук конвейер vs басымды ташыгыч
• Суюлтуу фазасы жана тыгыз фаза
• Ишенимдүүлүктү чечүүчү негизги компоненттер
• Сатып алуудан мурун Дизайн Текшерүү тизмеси
• Энергия жана эксплуатациялык чыгымдар рычагдары
• Чаңды көзөмөлдөө жана коопсуздук маселелери
• Ишке киргизүү жана тейлөө планы
• Чыныгы дүйнө колдонуу учурлары
• Көп берилүүчү суроолор
• Корутунду жана кийинки кадамдар

Контур

• Эң чоң кайгыңызды жана "ийгилик" жерде кандай көрүнөрүн аныктаңыз
• Сунуштарды салыштырууга болот, ошондуктан аба агымынын жана катуу заттардын негиздерин түшүнүңүз
• Аралык, жайгашуу жана кабыл алуу пункттары үчүн туура жеткирүү режимин тандаңыз
• Продукциянын морттугуна жана кубаттуулугуна жараша суюлтулган же тыгыз фазаны тандаңыз
• Материалдык жүрүм-турумуңузга дал келген ишенимдүү компоненттерди бекитиңиз
• Өндүрүү жана орнотуу алдында тобокелдиктерди азайтуу үчүн текшерүү тизмесин колдонуңуз
• Биринчи күндөн баштап чаңды көзөмөлдөө, коопсуз иштетүү жана техникалык тейлөөнү пландаштырыңыз

Пневматикалык конвейер кандай көйгөйлөрдү чечет

Эгер сиз аПневматикалык транспорттук система, сиз муну көңүл ачуу үчүн кылып жаткан жоксуз. Сиз муну жасап жатасыз, анткени сиздин учурдагы которуу ыкмасы сизге убакытты, продуктуну жана чыдамкайлыкты коротуп жатат.

• Которуу пункттарында чаңжабдууларды каптап, үй чарба сигналдарын козгойт жана ыңгайсыз иштөө шарттарын түзөт
• Материалдык жоготуу жана булганууачык конвейерлерден, агып кетүүдөн же тез-тез тазалоодон
• Көпүрө салуу жана бүтөлүүагымдын ыраатсыздыгынан улам чуңкурларда, бункерлерде жана винттик фидерлерде
• Ыңгайсыз топтоосегрегациядан, төгүлгөндөн же туруксуз тоют нормасынан келип чыккан
• Жогорку эмгекке болгон көз карандылыкбул жерде операторлор материалды кыймылдатуу үчүн кийлигишүүсү керек
• Продукциянын бузулушумисалы, гранулдардын сынышы, порошоктун бузулушу же ашыкча айыптардын пайда болушу
• Жайгашуу чектөөлөрүкурулуштарды айланып өтүү керек болгондо, полдор аркылуу же силоско чейин

Жабык түтүк өткөргүч жардам берет, анткени ал ачык өткөрүү пункттарын азайтат жана башкарылган аба жана басым менен материалды жылдырат. Бул чаң чыга турган жерлер азыраак, төгүлө турган жерлер азыраак жана "сырдуу иштебей калуу" жашырыла турган жерлер азыраак дегенди билдирет.

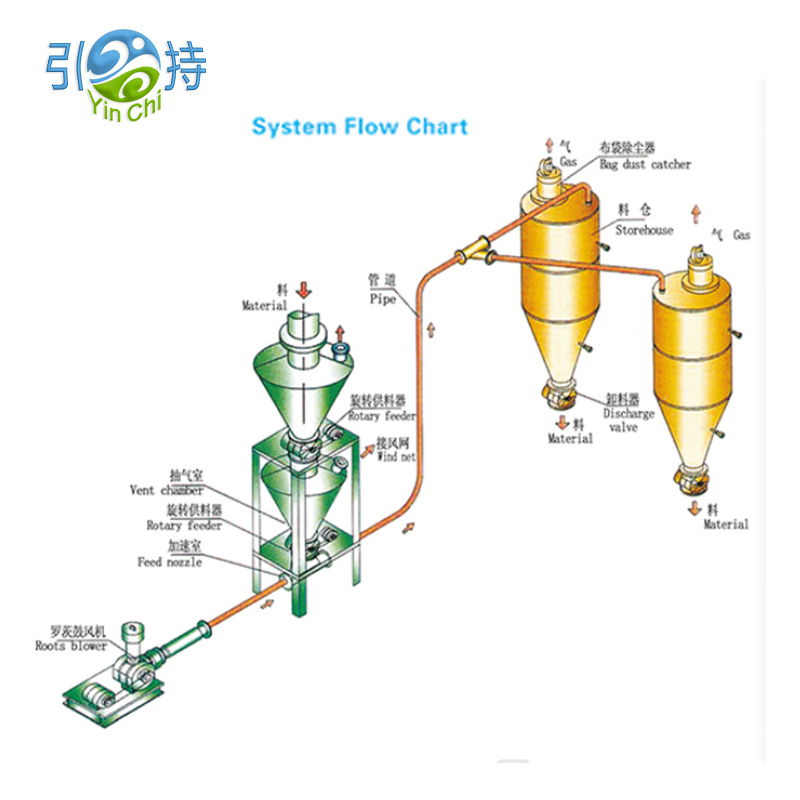

Пневматикалык конвейер системасы кантип иштейт

Жогорку деңгээлде, АПневматикалык транспорттук системабасымдын айырмасын жана аба агымын колдонуп, түтүк аркылуу жапырт катуу заттарды ташыйт. Материал конвейердик линияга кабыл алуу пунктунда түшүп, кабыл алуучу идишке барат жана аба чыпкалоо жолу менен катуу заттардан бөлүнөт.

Түтүктүн ичинде эмне болуп жатат

• Аба агымы кыймылдаткыч күчтү камсыз кылат
• Ташуу режимине жараша катуу заттар тартылат же түртүлөт
• Ылдамдык чөкпөөнү болтурбоо үчүн жетиштүү болушу керек, бирок продуктту жок кылгыдай же энергияны ысырап кылгыдай эмес
• Ийилгендер, узакка чуркоо жана бийиктиктин өзгөрүшү каршылыкты кошуп, туруктуулукка таасир этет

Ар кандай дизайндан эмнени талап кылышыңыз керек

• Кабылдагычта чыңалбай, жабышпай же “кагылбай” туруктуу жеткирүү
• Сменалар, мезгилдер жана материалдык топтун өзгөрүүлөрү боюнча болжолдуу тоют ылдамдыгы
• Чыныгы өндүрүш шарттарына ылайыкташтырылган чыпкалоо менен чаң өткөрбөйт
• Эстүү чекиттерди жана чыпкаларды тейлөө мүмкүнчүлүгү

Вакуумдук конвейер vs басымды ташыгыч

Биринчи тандоолордун бири - бул сиздин транспорттук линияңыз материалды тартуу керекпи (вакуум) же материалды түртүшү керекпи (басым). Экөө тең жакшы иштей алат, бирок алар ар кандай өсүмдүктөрдүн көйгөйлөрүн чечет.

Практикалык эреже - бул сиздин макетиңизден баштоо. Эгер сиз бир нече пункттан чогултуп, бир жерге жеткирүү керек болсо, вакуумдук чечимдер көбүнчө тармакты жөнөкөйлөтөт. Эгер сиз материалды алыскы силоско же бир нече урнага жеткирүү керек болсо, басымды жеткирүү жакшыраак болушу мүмкүн.

Суюлтуу фазасы жана тыгыз фаза

Бул жерде көптөгөн долбоорлор ийгиликтүү же ийгиликсиз болот. ОшондойПневматикалык транспорттук системафазаны тандоо туура эмес болсо, бир материал менен өзүн сонун, экинчиси менен коркунучтуу болушу мүмкүн.

Суюлтуу фазасы

• Материал салыштырмалуу жогорку ылдамдыктагы аба агымында жүргүзүлөт
• Көбүнчө башкаруу оңой жана порошок менен гранулдардын кеңири спектрин иштете алат
• Тобокелдик: жогорку ылдамдык эскирүүнү, ызы-чууну жана продуктунун эскиришин күчөтөт

Жыштык фаза

• Материал азыраак ылдамдыкта көбүрөөк "слуг" же "штепсель" менен жылат
• Көбүнчө морт буюмдарга, абразивдүү порошокторго же бузулуу маселелерин азайтууга артыкчылык берилет
• Коркунуч: кылдат тамактандырууну, басымды көзөмөлдөөнү жана материалга тиешелүү жөндөөлөрдү талап кылышы мүмкүн

Эгерде сиздин заводуңузда гранулдардын сынышы, өтө көп майдалануу же ийилген жерлердин көрүнгөн эрозиясы бар болсо, тыгыз фаза (же ылдамдыгы төмөн стратегия) олуттуу талапкер болуп калат. Эгерде сиздин башкы маселеңиз жөн гана ишенимдүү транспорт менен түз башкаруу болсо, суюлтулган фаза туруктуулуктун эң ылдам жолу болушу мүмкүн.

Ишенимдүүлүктү чечүүчү негизги компоненттер

Цитата кагазда окшош көрүнүшү мүмкүн, бирок компоненттердин тандоосу жеткирүүчү сиздин материалыңызды түшүнөрүн көрсөтөт. Бул жерде көбүнчө күнүмдүк аткарууну чечүүчү бөлүктөрү бар.

• Азыктандыруучу аппаратагып кетүүнү контролдоо жана катуу заттардын туруктуу ылдамдыгы үчүн тандалган айлануучу аба бөгөттөөчү клапан, вентури же басымдуу идиш азыктары сыяктуу
• Аба булагымисалы, желдеткич, желдеткич же компрессор, талап кылынган басымга ылайыкталган жана чыпкалоочу жүктөө үчүн маржа менен агым
• Жеткирүү линиясыанын ичинде түтүк диаметри, ийилген жана эскирүү бөлүмдөрү, басымдын төмөндөшүн чектөөгө жана тунуктун алдын алууга арналган
• Алуучу жана фильтрацияанын ичинде чыпка аянты, тазалоо ыкмасы жана чаңдын агып чыгуусу, тумчугуп калбастан үзгүлтүксүз иштөө үчүн иштелип чыккан
• Башкаруу жана приборлоранын ичинде басым датчиктер, чыпкалар боюнча дифференциалдык басым, жана блокировкалардын качуу тыгынын алдын алуу

Көптөгөн заводдор үчүн аба блокировкасы үнсүз көйгөй жаратат. Өтө көп агып кетүү туруксуз ташууну, кабылдагычтын начар бөлүнүшүн жана күтүлбөгөн чаңды билдирет. Өтө катуу же начар дал келген боштуктар жылуулукту, байлоону жана тез-тез токтоп калууларды жаратышы мүмкүн. Аба кулпусун бөлүкчөлөрдүн өлчөмүнө, температурага, абразивдүүлүккө жана талап кылынган мөөр басуу деңгээлине ылайыкташтырыңыз.

Сатып алуудан мурун Дизайн Текшерүү тизмеси

Сунуштарды салыштыруу жана орнотуудан кийин жагымсыз сюрприздерди азайтуу үчүн бул текшерүү тизмесин колдонуңуз. Максат кемчиликсиздик эмес, бул тобокелдикти көзөмөлдөө.

• Материалдык профильанын ичинде массалык тыгыздык, бөлүкчөлөрдүн өлчөмү диапазону, ным сезгичтиги, жабышчаак, абразивдүүлүк жана температура
• Кубаттуулук максаттарыанын ичинде орточо чен, чоку ылдамдыгы жана чокулар канчалык көп кездешет
• Аралык жана маршруттуканын ичинде жалпы эквиваленттүү узундук, ийилгендердин саны, тик көтөргүчтөр жана колдо болгон колдоо пункттары
• Кабыл алуу жана чыгаруу пункттарыанын ичинде сизге азыр жана эки жылдын ичинде канча булактар ​​жана багыт керек
• Тазалык стандартыанын ичинде кабылдагычтын айланасында канча чаң алгылыктуу жана бүгүнкү күндө үй чарбачылыгы кандай болот
• Электр энергиясы жана коммуналдык кызматтаранын ичинде колдо болгон электр кубаттуулугу жана кысылган аба туруктуу жана кургак болобу
• кийим башкарууанын ичинде ийилген стили, алмаштырылуучу эскирүү бөлүмдөрү жана текшерүү үчүн жеткиликтүүлүк
• Тейлөө мүмкүнчүлүгүанын ичинде чыпкаларды алмаштыруу мейкиндиги, аба кулпусун тейлөө боюнча жол-жоболор жана коопсуз изоляция пункттары
• Ишке киргизуу планыанын ичинде "типтүү" үлгүлөр менен гана эмес, чыныгы материалыңыз менен тест жүргүзүү

Эгер сунуш бул темалардан качса же аларга бүдөмүк жооп берсе, бул "жакшы" боштук эмес. Бул сиздин токтоп калууңуз кийинчерээк келип чыгат.

Энергия жана эксплуатациялык чыгымдар рычагдары

Операциянын баасы мотордун көлөмүнө гана байланыштуу эмес. Бул система сиздин конкреттүү шарттарыңыз үчүн эң төмөнкү туруктуу ылдамдыкта жана басымда материалды жылдыра алабы же жокпу жөнүндө.

• Түтүк диаметрин тандооылдамдыгын жана басымын кескин төмөндөшүнө таасир этет
• Маршруттук тартипмисалы, азыраак курч ийилиштер турбуленттүүлүгүн жана эскиришин азайтат
• Аба агымын башкаруу"коопсуз болуу" үчүн материалды ашыкча үйлөөдөн качууга жардам берет
• Чыпка өлчөмүаба булагын көбүрөөк иштөөгө мажбурлаган жогорку дифференциалдык басымды алдын алат
• Ачуу башкарууаба тосмолорунда жана туташууларда ысырап болгон абаны жана туруксуз агымды азайтат

Абанын ашыкча ылдамдыкта иштөөсү жалпы жашыруун чыгым болуп саналат, анткени система жетишсиз. Жакшыраак басым жана чыпкалоо мониторинги менен операторлор өздөрүнүн инстинкттерине эмес, процесске ишене алышат жана сиз линияны туруктуу, эффективдүү терезеде сактай аласыз.

Чаңды көзөмөлдөө жана коопсуздук маселелери

Чаң бир гана тазалык маселеси эмес. Майда бөлүкчөлөр абага оңой айланып, подшипниктерге жана электр шкафтарына көчүп, ыңгайсыз иштөө чөйрөсүн түзүшү мүмкүн. Жабык конвейер ачык өткөрүү пункттарынын санын азайтат, бирок чаңды көзөмөлдөө дагы эле акылдуу кабыл алуу жана чыпкалоодон көз каранды.

Көрүнүп турган айырмачылыкты жараткан практикалык чаралар

• Фильтрация узакка созулганда туруктуу болушу үчүн жетиштүү чыпка аянты бар ресиверди колдонуңуз
• Жумуш циклиңизге жана чаңдын жүрүм-турумуна дал келген чыпкалоо тазалоо ыкмасын тандаңыз
• Чаңды чыгарууну пландаштырыңыз, ошондуктан майдалар тазалоо учурунда жумуш мейкиндигине кайра кирбеши үчүн
• Туташууларды жабыңыз жана тутум чындап жабык болушу үчүн прокладкаларды сактаңыз
• "Кичинекей маселелер" капыстан сайылып калбашы үчүн, текшерүү портторун жеткиликтүү болуңуз

Эгер материалыңыз күйүүчү же өтө майда болсо, долбоордун башында өсүмдүккө тиешелүү коопсуздук талаптарын талкуулаңыз. Жакшы инженерия проактивдүү: ал чыныгы дүйнөдө өзгөрмөлүүлүгүн болжолдойт жана кемчиликсиз оператордун жүрүм-турумуна таянбастан, коргоочу катмарларды түзөт.

Ишке киргизүү жана тейлөө планы

A Пневматикалык транспорттук системабаатырдыкты талап кылбашы керек. Буга жетишүүнүн эң оңой жолу – ишке киргизүүнү кийинчерээк эмес, долбоордун бир бөлүгү катары кароо.

• Баштапкы тесткүтүлгөн температура жана ным диапазонунда сиздин чыныгы материал менен
• Ылдамдыкты текшерүүашыкча ылдамдабай туруп, чектөөлөрдөн жогору экениңизди ырастоо үчүн
• Чыпка жүктөө байкоосутазалоо циклин ырастоо үчүн дифференциалдык басымды туруктуу кармайт
• Текшерүү планыаныкталган иштөө убакыт аралыгы менен ийилген жана жогорку таасир зоналары үчүн
• Запастык бөлүктөр стратегиясыаба бөгөттөөчү пломбаларына, чыпка элементтерине жана эскирүү бөлүмдөрүнө басым жасоо

Көпчүлүк "сырдуу көйгөйлөр" басымдын, фильтрлердин дифференциалдык басымынын жана мотор жүктөмүнүн үлгүлөрү катары көрсөтүлөт. Аспаптар кооз болбошу керек, аны акылдуу жайгаштыруу жана иш жүзүндө колдонуу керек.

Чыныгы дүйнө колдонуу учурлары

Бул жерде өсүмдүктөр пневматикалык конвейерди тандап алган жалпы сценарийлер жана алар адатта эмне үчүн оптималдаштырылган.

• Порошокту аралаштыргычтарга өткөрүп берүүпартиянын сапатын коргоо үчүн чаң өткөрбөөчү чогултууга жана ырааттуу тоюттандырууга артыкчылык берет
• Силосторго гранул ташыпайыптарды азайтуу үчүн жумшак иштетүүгө жана эскирүүгө туруктуу ийилүүгө артыкчылык берет
• Кап таштоочу станциялароператорлорду коргоо үчүн жергиликтүү чаң чыгарууга жана таза кабыл алууга артыкчылык бериңиз
• Бир процесс линиясына бир нече пикаптартуруктуу которуштуруу логикасын жана салмактуу соргучту биринчи орунга коёт

Жалпы жип өзгөрүлмөлүүлүгүн көзөмөлдөө болуп саналат. Материалдык өзгөрүүлөр. Айлана-чөйрөнүн нымдуулугу өзгөрөт. Операторлор алмашат. Система дагы эле туруктуу кол кийлигишүүсүн талап кылбастан, туруктуу агымын жеткириши керек.

Көп берилүүчү суроолор

Q1. Сунуш суроодон мурун кандай маалыматты даярдашым керек

Материалыңыздын аталышын, массалуу тыгыздык диапазонун, бөлүкчөлөрдүн өлчөмү диапазонун, нымдуулукка сезгичтигин, температураны, керектүү кубаттуулукту, аралыктарды, ийилгендердин санын жана кабыл алуу жана чыгаруу чекиттерин көрсөтүңүз. Эгер сизде учурдагы өткөрүү чекиттеринин жана айланадагы чаң кырдаалынын сүрөттөрү бар болсо, бул инженерлерге божомолдорго эмес, реалдуулук үчүн долбоорлоого жардам берет.

Q2. Пневматикалык система морт гранулдарга же гранулдарга зыян келтиреби

Ал ылдамдык өтө жогору болсо же ийилиштер начар тандалган болсо болот. Ошондуктан фазаны тандоо, багыттоо жана ийилген дизайн маанилүү. Продукциянын бүтүндүгү өтө маанилүү болгондо, ылдамдыктын азыраак стратегиялары жана эскирүүнү башкарган маршруттар эскирүүнү кыйла азайтат.

Q3. Эмне үчүн кээ бир системалар мотору күчтүү болсо да, сайылып турат

Токтоо көбүнчө туруксуз тоюттан, өтө көп курч ийилгенден, аба-катуу заттын туура эмес катышынан, нымдуулуктан улам адгезиядан же иштөө учурунда аба агымын өзгөрткөн чыпка чектөөсүнөн улам келип чыгат. Көбүрөөк күч автоматтык түрдө туруктуу жеткирүүнү жаратпайт.

Q4. Ресивердин айланасындагы чаңды кантип азайтам

Кабылдагычтын чыпкалоо аймагына, фильтрди туура тазалоого, мөөр басылган туташууларга жана кармалып калган айыптар үчүн контролдонуучу разряд ыкмасына көңүл буруңуз. Чаң көйгөйлөрү, адатта, "пневматикалык конвейердин" өзүнөн эмес, анча чоң эмес фильтрациядан же начар пломбадан келип чыгат.

Q5. Бир система бир нече материалдарды иштете алабы

Кээде, бирок бул материалдардын тыгыздыгы, бөлүкчөлөрүнүн өлчөмү жана агымынын жүрүм-туруму боюнча канчалык айырмаланганына жараша болот. Эгер сиз бир нече материалдарды иштетүүгө туура келсе, туруктуу иштөөчү терезелерди аныктаган жана практикалык алмаштыруу жана тазалоо кадамдарын камтыган дизайнды сураңыз.

Корутунду жана кийинки кадамдар

A Пневматикалык транспорттук системабир өлчөмдөгү сатып алуу эмес, бул процесстин чечими. Фаза, аба булагы, азыктандыруу ыкмасы, багыттоо жана чыпкалоо сиздин материалыңызга жана макетиңизге дал келгенде, сиз таза полго, азыраак үзгүлтүккө жана болжолдуу өндүрүшкө ээ болосуз. Алар жок болгондо, сиз чаң, сайгычтар жана бардыгы качкан системаны аласыз.

Эгер сиз өсүмдүктүн шарттарына жана материалдык жүрүм-турумуна туура келген дизайнды кааласаңыз,Shandong Yinchi Environmental Protection Equipment Co., Ltd.так спецификацияны аныктоого, жеткирүү режимдерин салыштырууга жана орнотуу жана иштетүү үчүн практикалык планды түзүүгө жардам берет. Чаңды азайтууга жана өткөрүү пункттарын турукташтырууга даярсызбы? биз менен байланышыңызарызыңызды талкуулоо жана ылайыкташтырылган чечимди алуу.
